菲尔坦PA610铝合金钝化剂

突破性配方可清洁和脱脂，无腐蚀性化学品

菲尔坦®铝合金钝化剂 PA610 - 耐腐蚀三价铬钝化剂，是一种非六价铬、以三价铬为基础的低毒浓缩液；形成淡蓝可见的转化膜;防蚀性能优于六价铬钝化工艺。产品符合甚至超过 MIL-DTL-81706 及 MILDTL5541 的耐腐蚀标准, 根据ASTMB-117 及DINENIS9227 中性盐雾测试标准，钝化后裸膜盐雾超过 150-360 小时。在本品处理基础上加二次钝化处理，铝压铸件裸膜盐雾高于 720 小时，铝型材裸膜盐雾高于 1000 小时。成膜为低接触电阻且符合 MIL-DTL-81706B，电阻率小于 5000µOhm/平方英寸耐热性高的无机膜层。

产品特性

耐腐蚀，中性盐雾超过720小时

工艺流程

压铸铝工艺流程：

1，中性盐雾 48-72 小时流程：除油--水洗--钝化--水洗--干燥

2，中性盐雾 96-240 小时流程：除油--水洗--活化--水洗--钝化--水洗-干燥

3，中性盐雾 240-720 小时流程：除油--水洗--活化--水洗--钝化--水洗--二次钝化--水洗--干燥

铝型材工艺流程：

1，中性盐雾 48-96 小时流程：除油--水洗--活化--钝化--水洗--干燥

2，中性盐雾 120-360 小时流程：除油--水洗--碱蚀--水洗--除灰--水洗--钝化--水洗-干燥

3，中性盐雾 360-1000 小时流程：除油--水洗--碱蚀--水洗--除灰--水洗--钝化--水洗--二次钝化--水洗--干燥

使用方法

使用浓度：10-20%；本色、浅颜色、低于 72 小时盐雾要求采用低浓度；盐雾要求高的，采用高浓度。使用pH 值：3.8-4.5；开槽后必须检测，使用过程必须监控，具体调整和检测参考作业说明书。

使用温度：30-40 度；本色、浅颜色、低于 72 小时盐雾要求采用常温处理，高盐雾要求采用加温处理； 处理时间：1.5-10 分钟；本色、浅颜色、低于 72 小时盐雾要求采短时间处理；高盐雾采用加长时间处理。

典型特征

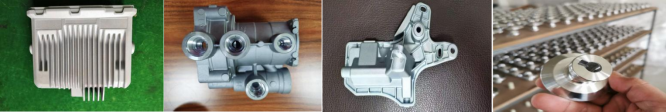

案例颜色

注意：颜色可根据要求适当调整

存储运输

请避光保存在环境温度5至45摄氏度范围内，按一般化学品运输。

包装规格

安全须知

如果有溅水或喷溅可能，须使用防护眼镜。

皮肤敏感的人应该戴防护手套。
